圆木多片锯使用说明

安全注意事项安全

1、使用本机前,必须认真阅读本机附带的《产品使用说明书》。

2、严格按机器规定加工范围内加工木料,否则将导致机器损坏和工作人员伤害。

3、本设备必须由经过培训的人员进行操作和维护,以防止造成机器损坏和工作人员伤害。

4、接电时,务必接地线,以防止电击。

5、开机前,必须确认锯片等部件是否已紧固,所有安全防护装置均应到位。开机时,为防止工件和夹带在圆木中的杂物反弹,人员严禁站在进料口与出料口的正前方。(注:圆木有结疤必须修掉,进料一定要大头先进,不然容易卡机、烧锯片等。)

6、机器在切削加工时,切勿人为提升防弹装置,否则工件被释放,可能造成机器损坏和工作人员伤害。

7、机器运作时请勿打开安全门。

8、机器运转时请勿维修,有异常情况应先切断电源,确保机器停止运转方可检查维修。

9、不得随意拆掉和改装设备原有的配套设施。

敬告:

（1选用锯片、导航片必须严格按照原机装配尺寸规格(电控箱内有标签)

（2多片锯组合使用,对锯片质量要求较高,建议选用锯片时,请不要选择劣质锯片,否则导致本设备无法正常工作和人、机危险。

（3垫套加工必须严格过平面磨床,双面过磨。

（4若未按照要求选用或加工,造成设备故障,我公司概不负责。

产品介绍

1、用途和特点

本产品对圆木进行多锯片纵剖成木片或木条,全程送料,一次性完成木方或木板的锯刨。安全性强、生产效率高,出材率高,板厚准确率高,以锯代刨,加工的木板表面光滑平整,是生产细木工板、指接板、木线、板材、方料的理想设备。

2、外观及说明

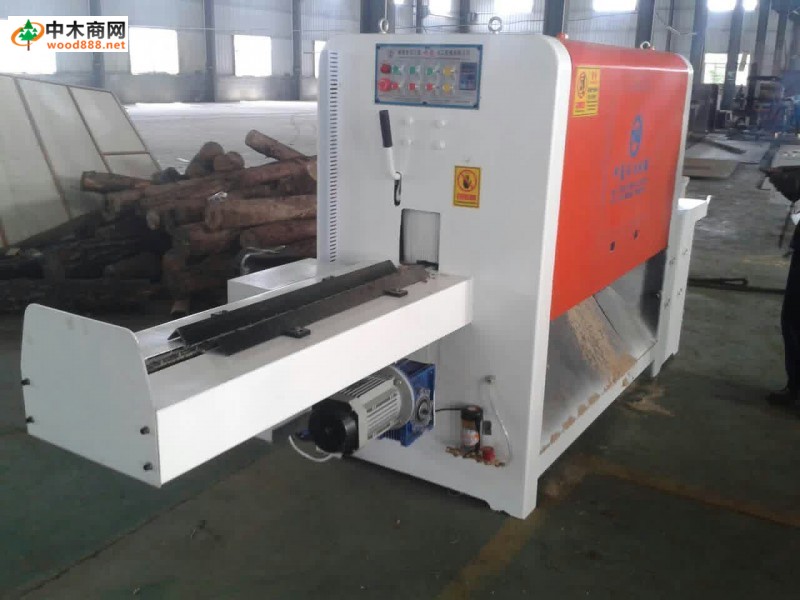

卧式自动分中圆木多片锯

立式小圆木多片锯

使用方法

1、操作前准备

1)开机前必须确认锯片、导航部件螺母是否紧固、锯片、导航片和输送链条是否对称,查看送料链条是否会跟锯片摩擦,插板是否会跟导航片摩擦。

2)确保锯片、锯齿方向在主轴的运转方向相同,并且坚固螺母。

3)确保各部位传输系统运转正常。

4)检查是否有足够的水量。

2、操作方法

卧式圆木多片锯

1)开启电源,打开急停开关,打开水源,然后依次开启主机I启动、主机II启动、导航启动和送料启动。

2)将圆木放置在送料链条中间,并增加适当压力。木料分片出口时先取掉两边的板块,再取中间的木料。

3)切削中若有卡料现象,应立即关闭电源,待机器各部件完全停止运转后,提起防弹装置,按下点动退料按钮,退出木料。

4)要及时清理导航片及叉板周边的碎边和锯屑。

立式小圆木多片锯

圆木必须每根紧连连续进料,并且放在进料链条中间,每次操作到比较后一根料时需要放一根较长的木材,或木板到出口时又手接着工件出料。

方料多片锯

1)进料时方木必须靠着靠板,每一块可连接放或者间接放,把大面积的板面朝上,出料口两边的板片应及时取出。

2)上下轴方料机调整锯削高度时,要先通电,关闭急停开关,再根据方料高度按掣上下移动开关调整。

3)要及时清理锯片下放的锯屑。

4)在使用中若有卡料现象,停止操作运转,检查后,提起防弹装置,开启退料。

3、操作结束后注意事项

1)工作完闭后,应切断电源,关闭水源。

2)切断电源后,清除机台的杂物,保持设备整洁。

锯片更换

1、根据锯片质量的高低操作一定时间后或发现板面有起毛、错位等现象时应修整一次锯片,以延长锯片使用寿命。

2、安装锯片时,确保每条轴的垫套位置相平行,否则容易产生锯片烧坏或损坏。

3、安装锯片时要用干净擦机布将锯片、垫套、锯片轴擦干净,应保证锯片与垫套间不能有杂物,并且垫套与锯片的接触面不能有碰伤现象,否则会导致锯出的木板不平整及烧坏锯片。

4、上、下插板安装时,叉板与导航片不能有摩擦现象,否则将导致导航片的破裂和变形。若有摩擦,应松开坚固螺丝,再调整适当位置。

5、锯片更换方法:

1）更换锯片前先关闭主机电源,待机完全停止运转后,拆下前插板或过桥。

2)圆木多片锯停机后可一次性拆下锯片、导航片及垫套。

3）把锯片研磨、修整好,导航需片清理污垢。

4) 安装好锯片和导航片,按下主机前移开关并提起防弹片,目测标准距离,中间套要与链条两边平分间离。

5）方料机更换锯片前必须关闭主电源,清理机器内的锯屑,取出水管。

6)换装锯片时要注意垫套装配的原来位置,不能错位,保证上下轴垫套规格一致。

安装和搬运

1、收到设备后,如发现有严重损坏,及时有厂家联系。

2、本机属于小型设备,适宜使用叉车或吊车搬运,搬运时请注意保持机械平衡。搬运过程中要小心,避免机器碰撞或倾斜。

3、本机必须放在坚固的混凝土地面上。机械工作台应放置水平。

4、安装时必须将锯片及所有配件紧固地安装在机体上,所有护罩装置及安全均应安装在对应的位置,整机处于安全正常状态下,才可以开机。

5、按机床电器原理接好电源,点动进料或主轴旋转键方向,检查旋转是否正确。

日常维护

1、定期对送料链条、送料电机链条和导航电机的调节检查。

2、定期检查主电机皮带长短紧是否适中,箱体油杯要定时加机油,油管是否对好端口。

3、垫套、锯片、导航片要定期(3-5天）用柴油清洗,用干净擦机布擦干净,安装时不能有杂物,要清洗,然后用布擦干净。

4、主轴芯每天更换锯片时应用水对孔冲一次,或者用风枪对准比较里面的出水口吹风,使脏物吹出,确保出水孔畅通。

5、定期检查主轴螺母是否有松动的现象。

安装配线

故障检查

保修卡

1、在正常状态下,按说明书的要求使用本产品而发生故障,可享受12个月免费保修服务(电器12个月、机架一年)。

2、保修服务必须由本公司指派或认可的专业维修人员进行,并在保修卡上签字,用户不得擅自拆修。

3、下列情况不属于免费保修范围。

1)超过保修期

2)涂抹设备上文字标识及联系电话等

3)用户使用不当或者自行拆卸修理导致机器损坏.

4)锯片、导航片。

5因运输、搬运损坏及非产品质量问题而造成的损坏。

6)因异常电压、火灾等外部原因导致损坏。、

7)电压缺相或者卡机导致电机烧毁。
