原木缺陷_图文新闻「中木商网」标准_木业法律规范

　　GB/T 155—1995

　　本标准等效采用国际标准ISO 4473—1988《针叶树和阔叶树锯材用原木可见缺陷的分类》、ISO 4474—1989《针叶树和阔叶树锯材用原木可见缺陷的术语和定义》、ISO 4475—1989《针叶树和阔叶树锯材用原木可见缺陷的检量方法》。

　　1　主题内容与适用范围

　　本标准规定了原木可见缺陷的分类、术语和基本检算方法。可见缺陷包括能影响木材质量和使用价值或降低强度或耐久性的各种缺点。

　　本标准适用于针叶树和阔叶树的原木、原条和所有圆形木段。

　　2　分类

　　原木缺陷共分为八大类，各大类又分成若干分类、种类和细类，如下表。

大　　类	分　　类	种　　类	细　　类
3.1 节子	3.1.1 按连生程度分 3.1.2 按材质分 3.1.3 按生长部位分 3.1.4 按形状分	3.1.1.1 活节 3.1.1.2 死节 3.1.2.1 健全节 3.1.2.2 腐朽节 3.1.2.3 漏节 3.1.3.1 散生节 3.1.3.2 轮生节 3.1.3.3 簇生节 3.1.3.4 岔节 3.1.4.1 圆形节 3.1.4.2 椭圆形节
3.2 变色	3.2.1 按类型分 3.2.2 按部位分	3.2.1.1 化学变色 3.2.1.2 真菌变色 3.2.2.1 边材变色 3.2.2.2 心材变色	3.2.1.2.1 霉菌变色 3.2.1.2.2 变色菌变色 3.2.1.2.3 腐朽菌变色 3.2.2.1.1 青变 3.2.2.1.2 窒息性褐变
3.3 腐朽	3.3.1 按类型分 3.3.2 按树干内外部位分 3.3.3 按树干上下部位分	3.3.1.1 白腐 3.3.1.2 褐腐 3.3.1.3 软腐 3.3.2.1 边材腐朽（外部腐朽） 3.3.2.2 心材腐朽（内部腐朽） 3.3.3.1 根腐（干基腐朽） 3.3.3.2 干腐（干部腐朽） 3.3.3.3 梢腐（梢部腐朽）
3.4 蛀孔	3.4.1 虫眼 3.4.2 蜂窝状孔洞	3.4.1.1 按深度分 3.4.1.2 按孔径分	3.4.1.1.1 表面虫眼、虫沟 3.4.1.1.2 深虫眼 3.4.1.2.1 针孔虫眼 3.4.1.2.2 小虫眼 3.4.1.2.3 大虫眼
3.5 裂纹	3.5.1 按类型分 3.5.2 按部位分	3.5.1.1 径裂（心裂） 3.5.1.2 环裂 3.5.1.3 冻裂 3.5.1.4 干裂 3.5.1.5 炸裂 3.5.1.6 震（劈）裂 3.5.1.7 贯通裂 3.5.2.1 端面裂 3.5.2.2 侧面裂	3.5.1.1.1 单径裂 3.5.1.1.2 复径裂 3.5.1.2.1 轮裂 3.5.1.2.2 弧裂
3.6 树干形状缺陷	3.6.1 弯曲 3.6.2 尖削 3.6.3 大兜 3.6.4 树瘤	3.6.1.1 单向弯曲 3.6.1.2 多向弯曲 3.6.3.1 圆兜（包括椭圆形兜） 3.6.3.2 凹兜
3.7 木材构造缺陷	3.7.1 扭转纹 3.7.2 应力木 3.7.3 髓心材 3.7.4 双心 3.7.5 脆心 3.7.6 伪心材 3.7.7 内含边材 3.7.8 树脂囊 3.7.9 乱纹	3.7.2.1 应压木 3.7.2.2 应拉木
3.8 损伤（伤疤）	3.8.1 机械损伤 3.8.2 鸟害和兽害伤 3.8.3 烧伤 3.8.4 夹皮 3.8.5 偏枯 3.8.6 树包 3.8.7 寄生植物伤 3.8.8 风折木 3.8.9 树脂漏 3.8.10 异物侵入伤	3.8.1.1 采脂（割胶）伤 3.8.1.2 砍伤 3.8.1.3 锯伤 3.8.1.4 锯口偏斜 3.8.1.5 抽心（撕裂） 3.8.1.6 磨损 3.8.4.1 内夹皮 3.8.4.2 外夹皮

　　3　术语

　　3.1　节子　knot

　　包含在树干或主枝木质部中的枝条部分(见图1)。

　　图 1　节子

　　3.1.1　按连生程度可分为活节和死节。

　　3.1.1.1　活节　live knot;intergrown knot

　　节子年轮与周围木材紧密连生，质地坚硬，构造正常，系树木的活枝条所形成的节子。

　　3.1.1.2　死节　dead knot;encased knot

　　节子年轮与周围木材脱离或部分脱离，由树木的枯死枝条所形成的节子。

　　3.1.2　按节子材质可分为健全节、腐朽节和漏节。

　　3.1.2.1　健全节　sound knot

　　节子材质完好，无腐朽迹象。

　　3.1.2.2　腐朽节　rotten knot;decayed knot

　　节子本身已腐朽，但并未透入树干内部，节子周围木材仍完好。

　　3.1.2.3　漏节　seriously decayed knot

　　节子不仅本身已腐朽，而且深入树干内部，引起内部材质腐朽。因此，漏节常成为树干内部腐朽的外部特征。

　　3.1.3　按生长部位可分为散生节、轮生节、簇生节和岔节。

　　3.1.3.1　散生节　scattered knot

　　在树干上成单个散生的节子。

　　3.1.3.2　轮生节　verticillate knot

　　围绕树干成轮状排列的节子。常见于松、云杉等针叶树种。

　　3.1.3.3　簇生节　cluster knot

　　两个以上的节子群生在一起，形如一个单元的节子。

　　同义词　丛生节

　　3.1.3.4　岔节　branched knot

　　因分岔的梢头与主干纵轴线成角度所形成的节子。

　　3.1.4　按节子断面形状可分为圆形节和椭圆形节。

　　3.1.4.1　圆形节　round knot

　　节子断面呈圆形，系树干与树枝长轴成垂直的节子。

　　3.1.4.2　椭圆形节　oval knot

　　节子断面呈椭圆形，系树干与树枝长轴不成垂直的节子。

　　注：生产上椭圆形节常包括在圆形节内。

　　3.2　变色　stain;discoloration

　　木材天然颜色发生改变者。

　　3.2.1　按类型变色可分为化学变色和真菌变色。

　　3.2.1.1　化学变色　chemical stain

　　伐倒木由于化学和(或)生物化学反应过程所引起的浅棕红色、褐色或橙黄色等颜色的改变。其颜色仅限于表层(深约1～5 mm)，分布均匀，干燥后即褪色变浅。

　　3.2.1.2　真菌变色　fungus stain

　　木材因真菌的侵入所引起的变色。主要可分为霉菌变色、变色菌变色和腐朽菌变色。

　　3.2.1.2.1　霉菌变色　discoloration caused by mould fungi

　　木材表面由霉菌的菌丝体和孢子侵染所引起的变色，多发生在边材。其颜色随孢子和菌丝以及所分泌的色素而异;有蓝、绿、黑、红等不同颜色。通常呈分散的斑点状或密集的薄层。

　　3.2.1.2.2　变色菌变色　discoloration caused by stain fungi

　　伐倒木在变色菌的作用下所引起的变色，多发生在边材。

　　3.2.1.2.3　腐朽菌变色　discoloration caused by decay fungi

　　木腐菌侵入木材初期所引起的变色，常可见到褐色、棕褐色、紫红色或淡黄白色等的变色。

　　3.2.2　按部位变色可分为边材变色和心材变色。

　　3.2.2.1　边材变色　sap stain

　　在边材部分发生的变色。比较常见的有青变或窒息性褐变，其次为其他边材色斑，有橙黄色、灰绿色或紫红色等。

　　3.2.2.1.1　青变　blue stain

　　边材因青变菌的作用所引起的变色。

　　同义词　蓝变

　　3.2.2.1.2　窒息性褐变　suffocated wood

　　伐倒木边材，由于有真菌或无真菌参与的生物化学发展过程而引起的一种褐色变色。常见于阔叶树材，如桦木、山毛榉等树种。

　　同义词　湿霉、细胞闭塞

　　3.2.2.2　心材变色　heart stain

　　指心材部分在立木时期受木腐菌侵害初期所引起的变色。其中心材红斑比较常见，其次有褐色、灰色或灰紫色等。

　　3.3　腐朽　decay;rot

　　木材由于木腐菌的侵入分解，使细胞壁受到破坏，其颜色、结构以及物理、力学和化学性质等发生改变者，比较后变得松软易碎。

　　3.3.1　按类型和性质，腐朽可分为白腐、褐腐和软腐等三类。

　　3.3.1.1　白腐　white rot

　　主要由白腐菌破坏木质素和纤维素所形成。受害材白色或浅黄白色，多呈海绵状、纤维状、筛孔状或大理石状的腐朽。白腐后期，材质松软，容易剥落。

　　3.3.1.2　褐腐　brown rot

　　主要由褐腐菌破坏纤维素所形成。受害材红褐色，质脆，中间有纵横交错的棱形裂隙，呈裂块状腐朽。褐腐后期，很容易捻成粉末。

　　3.3.1.3　软腐　soft rot

　　系木材在非常高湿的条件下，受软腐菌的侵害，破坏次生细胞壁的纤维素所形成。受害材表层软化、变黑，干燥后外观类似烧焦的木材，其薄层常成为细小的块状开裂，容易粉碎。

　　3.3.2　按树干内外部位，腐朽可分为边材腐朽和心材腐朽。

　　3.3.2.1　边材腐朽　sap rot

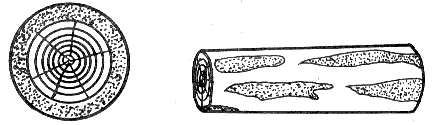

　　指树木伐倒后，受木腐菌的侵害，发生在边材部分的腐朽(见图2)。通常枯立木、倒木也容易引起边腐。但木材保管不善是导致边材腐朽的主要原因。如遇合适条件，边腐会继续发展，并蔓延至心材。

　　同义词　外部腐朽

　　图 2　边材腐朽

　　3.3.2.2　心材腐朽　heart rot

　　系立木受木腐菌侵害所形成的心材(或熟材)部分的腐朽(包括弧状、环状、空心等形态的腐朽，空心周围材质坚硬者称铁眼)(见图3)。多数心材腐朽在树木伐倒后，不会继续发展。

　　同义词　内部腐朽

　　图 3　心材腐朽

　　3.3.3　按树干上下部位，腐朽可分为根腐、干腐和梢腐。

　　3.3.3.1　根腐　butt rot

　　发生在树干基部的腐朽。通常由木腐菌自树木根部的外伤处侵入干基心材所引起。

　　同义词　干基腐朽;根端腐朽

　　3.3.3.2　干腐　trunk rot

　　发生在树干部分的腐朽。通常由木腐菌自树枝折断处或树干外伤处侵入树干心材所引起。

　　3.3.3.3　梢腐　top rot

　　发生在树干顶部或梢端的腐朽。通常由木腐菌自树梢折断处侵入所引起。

　　3.4　蛀孔　bore hole

　　昆虫或海生钻孔动物蛀蚀木材的孔道。蛀孔包括虫眼和蜂窝状孔洞。

　　3.4.1　虫眼　insect hole

　　木材害虫蛀蚀木材的孔眼、坑道或隧道(见图4)。

　　同义词　虫孔

　　图 4　虫眼

　　3.4.1.1　按虫眼深度可分为表面虫眼、虫沟和深虫眼。

　　注：虫眼深度，系指从原木表面垂直向内破坏木材的深度。

　　3.4.1.1.1　表面虫眼和虫沟　surface insect-hole and gallery

　　指昆虫蛀蚀圆材的径向深度不足10 mm的虫眼和虫沟。

　　同义词　表面虫孔

　　3.4.1.1.2　深虫眼　deep insect hole

　　指昆虫蛀蚀圆材的径向深度自10 mm以上的虫眼。

　　同义词　深虫孔

　　3.4.1.2　按虫眼孔径可分为针孔虫眼、小虫眼和大虫眼。

　　3.4.1.2.1　针孔虫眼　pinhole

　　孔径不足1.5 mm，通常1 mm的虫眼。

　　3.4.1.2.2　小虫眼　small insect-hole

　　孔径(比较小直径)超过1 mm，不足3 mm的虫眼。

　　同义词　小虫孔

　　3.4.1.2.3　大虫眼　large insect-hole

　　孔径(比较小直径)自3 mm以上的虫眼。

　　同义词　大虫孔

　　3.4.2　蜂窝状孔洞　honeycomb hole

　　粉蠹类、食菌小蠹、白蚁或海生钻孔动物等密集蛀蚀木材破坏成蜂窝状或筛孔状者。

　　3.5　裂纹　shake;check

　　木材纤维与纤维之间的分离顺纹理方向所形成的裂隙。

　　同义词　开裂

　　注：shake主要指环裂;check主要指干裂。

　　3.5.1　按类型和性质裂纹可分为径裂、环裂、冻裂、干裂、炸裂、震(劈)裂和贯通裂。

　　3.5.1.1　径裂　heart shake

　　从髓心沿半径方向的开裂。径裂又可分为单径裂和复径裂。

　　同义词　心裂

　　3.5.1.1.1　单径裂　simple heart shake

　　在原木端面上一条或两条裂纹在同一直径方向的开裂(见图5)。

　　同义词　单心裂

　　图 5　单径裂

　　3.5.1.1.2　复径裂　compound(star)heart shake

　　在原木端面上，若干条裂纹从髓心向各方辐射呈星状的开裂(见图6)。

　　同义词　辐射裂;星裂

　　图 6　复径裂

　　3.5.1.2　环裂　shake;round shake

　　沿年轮(生长轮)方向的裂纹。

　　3.5.1.2.1　轮裂　ring shake

　　指开裂占年轮(生长轮)圆周的一半或一半以上者(见图7)。

　　图 7　轮裂

　　注：环裂和轮裂常可通用。

　　3.5.1.2.2　弧裂　cup shake;arc shake

　　指开裂占年轮圆周不足一半者(见图8)。

　　图 8　弧裂

　　3.5.1.3　冻裂　frost crack

　　在严寒低温作用下，立木从边材到心材径向裂开的裂纹。在树干外部纵长方向的裂口边缘，常呈肿起或棱角状。松木中常伴有树脂层，或称油线(见图9)。

　　同义词　霜裂;霜冻裂

　　图 9　冻裂

　　3.5.1.4　干裂　seasoning check

　　原木在干燥过程中，端面和材身由于干燥不均所形成的裂纹(见图10)。

　　图 10　干裂

　　3.5.1.5　炸裂　popping

　　因应力的作用原木断面径向开裂成三块或三块以上，其裂口宽度超过10 mm者(见图11)，多见于阔叶树材。

　　图 11　炸裂

　　3.5.1.6　震(劈)裂　felling split

　　伐倒木在采伐、造材、集运等作业中，常受到巨大的撞击、震动或重力、杠杆等作用而发生的一种材端顺纹理方向的破裂。

　　同义词　采伐裂

　　3.5.1.7　贯通裂　through shake or check

　　原木相对面或相邻面相互贯通的裂纹。

　　3.5.2　按裂纹在原木的部位可分为端面裂和侧面裂。

　　3.5.2.1　端面裂　end shake;end check

　　呈现在原木端面的裂纹。

　　3.5.2.2　侧面裂　side shake

　　呈现在原木侧面顺材长方向的裂纹(见图12)。

　　同义词　纵裂

　　图 12　侧面裂

　　3.6　树干形状缺陷　defects of trunk shape

　　指树木在生长过程中，受环境条件的影响，使树干形成不正常或不规则的形状。这类缺陷主要包括有弯曲、尖削、大兜和树瘤等。

　　3.6.1　弯曲　curvature

　　树干或原木的轴线不在一直线上，在任何方向偏离从两端断面中心连接的直线，称为弯曲。弯曲有单向弯曲和多向弯曲(见图13)。

（1）单向弯曲

（2）多向弯曲

　　图 13　弯曲

　　3.6.1.1　单向弯曲　simple curvature

　　原木纵向只有一个方向的弯曲。

　　同义词　简单弯曲;单弯

　　3.6.1.2　多向弯曲　compound curvature

　　原木纵向存在若干个不同方向的弯曲。

　　同义词　复弯;多个弯曲

　　3.6.2　尖削　tapering

　　原木两端直径相差悬殊的现象，其粗度从大头到小头逐渐减小的程度(见图14)。

　　图 14　尖削

　　3.6.3　大兜　root swelling

　　树干根基部分特别肥大者。大兜可分为圆兜和凹兜。

　　同义词　肥大根干

　　3.6.3.1　圆兜　round root swelling

　　原木根基肥大部分呈圆形或椭圆形者(见图15)。

　　图 15　圆兜

　　3.6.3.2　凹兜　veined root swelling

　　原木根基肥大部分凹凸不平者(见图16)。

　　图 16　凹兜

　　3.6.4　树瘤　cancer

　　因生理或病理的作用，使树干局部膨大，形成不同形状和大小的鼓包(见图17)。

　　图 17　树瘤

　　3.7　木材构造缺陷　defects of wood structure

　　树干中由于不正常的木材构造所形成的各种缺陷，主要有扭转纹、应力木、髓心材、双心、脆心、伪心材、内含边材、树脂囊、乱纹等。

　　3.7.1　扭转纹　spiral grain;twisted grain

　　圆材中围绕树轴的木材纤维排列与树干纵轴的方向不一致，而呈螺旋状排列(见图18)形成的纹理。

　　同义词　螺旋纹

　　图 18　扭转纹

　　3.7.2　应力木　reaction wood

　　指在倾斜或弯曲的树干或树枝部分所形成的一种具有反常结构和性质特征的木材。针叶树材的应力木称应压木，阔叶树材的应力木称应拉木。

　　3.7.2.1　应压木　compression wood

　　针叶树材在倾斜或弯曲树干或枝条的下方受压部位所形成的一种应力木。在其横断面上，一部分年轮和晚材特别加宽，早晚材差别很小，颜色深暗微红，髓心多偏向一边，常称为偏宽年轮或偏心材(见图 19)。

　　图 19　应压木

　　3.7.2.2　应拉木　tension wood

　　阔叶树材在倾斜或弯曲树干或枝条的上方受拉部位所形成的一种应力木。在其横断面上，一部分年轮加宽，颜色显暗，反光性较强，髓心呈偏心状或不明显(见图20)。应拉木有胶质纤维存在，加工时容易起毛，有时还有夹锯现象。

　　图 20　应拉木

　　3.7.3　髓心材　pith wood;juvenile wood

　　指围绕髓心周围紧靠近髓心的木材，系树木幼年期所形成(见图21)。其细胞尺寸和构造均有别于成熟材，晚材率较低，密度较小，材质较差。

　　同义词　幼龄材

　　图 21　髓心材

　　3.7.4　双心　double pith

　　指原木同一断面内同时存在两个年轮系统，两个髓心，外围并环绕有共同的年轮者(见图22)。

　　图 22　双心

　　3.7.5　脆心　brittle heart

　　树木在生长期间纤维因受压损而使心部木材表现为特别发脆，纤维多呈皱状，很粗糙。常见于某些热带阔叶树材。

　　3.7.6　伪心材　false heartwood

　　因真菌、霜害或生长条件不正常等因素而形成貌似心材实际并非心材者。其颜色常见变深，且不均匀;形状多种多样，很不规则，主要有圆形、星状、铲状等，常见于心边材区别不明显的阔叶树材(见图23)。

　　图 23　伪心材

　　3.7.7　内含边材　included sapwood;heart sapwood

　　心材中几个相邻的年轮具有边材外观和性质的木材。常见于阔叶树材如栎木等。

　　3.7.8　树脂囊　resin pocket;pitch pocket

　　年轮中间充满树脂的条状沟槽，在原木断面上表现为短弧状裂隙，常见于针叶树材如松、云杉等。

　　同义词　油眼

　　3.7.9　乱纹　curly grain

　　木材纤维杂乱排列，呈现明显不规则的曲线纹理。见于所有树种，但常见于阔叶树材，特别是干基肥大部分的圆材中。

　　3.8　损伤(伤疤)　damage

　　凡受机械损伤或鸟、兽害伤、烧伤或其他伤害所形成的伤痕，均称为损伤。包括夹皮、偏枯、树包、寄生植物伤、风折木、树脂漏等损伤。

　　同义词　外伤

　　3.8.1　机械损伤　mechanical damage

　　在采脂或采伐、造材、运输等过程中，原木因各种工具或机械所造成的损伤。

　　3.8.1.1　采脂伤　blaze

　　树干由于采脂或割胶所造成的损伤。

　　3.8.1.2　砍伤　incision

　　原木因刀斧等砍成的损伤。

　　3.8.1.3　锯伤　saw-cut

　　原木因锯割不当而造成的锯口损伤。

　　3.8.1.4　锯口偏斜　deviation of saw kerf

　　圆材截断面与轴心线不垂直而形成的偏斜缺陷。

　　3.8.1.5　抽心　extraction;stump shot

　　树木伐倒时，根干未锯透的部分产生抽拔或撕裂所造成的损伤。

　　3.8.1.6　磨损　abrasion

　　原木因摩擦而造成的损伤。

　　3.8.2　鸟害和兽害伤　damage caused by birds and beasts

　　指立木因鸟类啄食(如啄木鸟)或兽类啮啃或抓擦所造成的损伤。

　　3.8.3　烧伤　char

　　原木表层因火烧焦所造成的损伤。

　　3.8.4　夹皮　inbark;bark pocket

　　树木受伤后继续生长，将受伤树皮全部或局部包入树干中所形成。夹皮可分为内夹皮和外夹皮(见

　　图24)。

　　图 24　夹皮

　　3.8.4.1　内夹皮　closed inbark

　　包藏在树干内部，在树干横断面上呈弧状或环状裂隙。

　　3.8.4.2　外夹皮　opened inbark

　　显露在树干外部，在树干侧面常成沟状。

　　3.8.5　偏枯　scar

　　树木在生长过程中，树干局部受创伤或烧伤后，因表层木质枯死裸露而形成。通常沿树干纵向伸展，并径向凹进去。偏枯常伴有树脂漏、变色或腐朽(见图25)。

　　图 25　偏枯

　　3.8.6　树包　knob

　　立木常因枝条折断或树干局部受伤后，在愈伤组织保护和增长过程中，由于真菌和(或)细菌的活动而形成封闭或开口式不同形状和大小的鼓包。包内常有不同程度的腐朽或空洞(见图26)。

　　图 26　树包

　　3.8.7　寄生植物的损伤　damage caused by parasitic plants

　　原木表层由于寄生植物的生长穿入所造成的沟槽损伤。

　　3.8.8　风折木　wind-breakage

　　树木在生长过程中，受强风等气候因素的影响，使其部分纤维折断后，又继续生长而愈合所形成。因其外观上似竹节，故又称为竹节木。

　　3.8.9　树脂漏　resinous wood;resin bleeding

　　树木在生长过程中，树干局部受伤后，由于树脂大量集聚，并浸透其周围的木质所形成。其颜色较正常材深，薄片常呈透明状。常见于针叶树材。

　　同义词　明子

　　3.8.10　异物侵入伤　alien inclusion

　　原木中有时有非木质的硬物如石块、钉子、金属片等潜入其中，形成局部隆起或呈现皱褶或孔洞等损伤。

　　4　基本检算方法

　　4.1　节子

　　节子的检算：

　　图 27　节子的检量

　　节子尺寸，系检量与原木纵轴相平行的两条节周切线之间的距离(见图27)，或节子断面的比较小直径或平均直径，用毫米表示;或用量得比较大或比较小的节子尺寸与检尺径相比，以百分率计。节径比率按式 (1)计算：

…………………………………………（1）

式中：K──	节径比率，％；
d──	节子直径（量至毫米），cm；
D──	检尺径，cm。

　　节子直径可以规定计算起点，不足起点的不计;节子个数可在规定范围内查定，或按节子比较多1 m 中的个数统计。

　　健全节属活节按活节计算;属死节按死节计算。腐朽节按死节计算;漏节按是否允许存在，或按允许个数计算;如按个数，不论漏节大小，应在全材长范围查定，并在检尺长范围内计算漏节的尺寸。

　　4.2　变色

　　变色的检算：

　　一般用材都不加限制;但高级用材或特殊用材，可按是否允许存在或按所占面积百分比计算。对腐朽菌初期变色应加以注意，或比较好采取防腐措施。

　　4.3　腐朽

　　4.3.1　边腐的检算：系通过腐朽部位按径向量得的边腐比较大厚度与检尺径相比，以百分率计;也可用边腐面积占所在断面面积或边材面积的百分比计算;或用毫米直接表示边腐的比较大厚度。

　　边腐百分率(SR)按式(2)计算：

……………………………………………（2）

式中：SR──	边腐率，％；
t──	边腐厚度（量至毫米），cm；
D──	检尺径，cm。

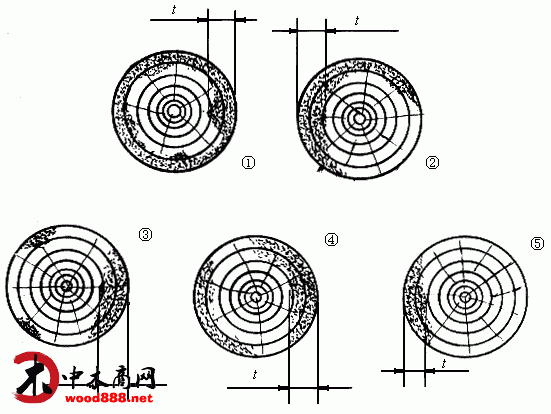

　　断面上的边腐成整圈或超过圆周一半以上者，则以量得的比较大边腐厚度与检尺径相比;如边腐未超过圆周的一半，则以比较大边腐厚度的一半与检尺径相比。同一断面分散的多块边腐，应将其所占弧长相加计算(边腐检量见图28)。

　　材身上的边腐以其圆周弧长比较长处(或比较宽处)量得的边腐深度作为边腐厚度。计算弧长时，应将该处同一圆周线上的多块边腐弧长尺寸相加计算。

　　图 28　边腐的检量

　　4.3.2　心腐的检算：系以腐朽直径(如不规则，可取其平均直径或调整成圆形)与检尺径相比，或腐朽面积与检尺径断面面积相比，以百分率计，也可用毫米直接表示心腐直径的尺寸。

　　以直径相比或以面积相比的心腐百分率(HR)按式(3)或式(4)计算：

	…………………………………………（3）
	…………………………………………（4）

式中：HR₁，HR₂──	心腐率，％；
d──	心腐直径（量至毫米），cm；
D──	检尺径，cm；
a──	心腐面积，cm²；
A──	检尺径断面面积，cm²。

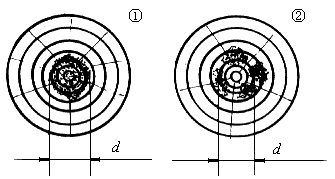

　　同一断面有多块各种形状分散的心腐，可合并相加，调整成一个相当于腐朽实际面积的圆形，检量其直径作为心腐直径，以计算其心腐率(见图29)。

　　图 29　心腐的检量

　　4.4　蛀孔

　　4.4.1　虫眼的检算：检量比较小直径和垂直深度，均以毫米(mm)计。

　　表面虫眼、虫沟和深度不足10 mm的大虫眼均不计算。深度足10 mm以上的大虫眼，按检尺长范围内虫眼比较多1 m中的个数或全材长中的个数计算。

　　4.4.2　蜂窝状孔洞的检算：深度自10 mm以上的粉蠹类、食菌小蠹和白蚁或海生钻孔动物等密集蛀蚀近似蜂窝状或筛孔状者，应按是否允许存在或按腐朽计算，或规定样方尺寸(如10 cm×20 cm)，按样方内允许蛀孔密集程度计算。

　　4.5　裂纹

　　裂纹宽度可根据树种规定计算起点，不足起点的不计。原木只检算纵裂;特种用材还应检算环裂。

　　4.5.1　纵裂的检算：检量整根纵裂长度(见图30)，与检尺长相比，以百分率计，按式(5)计算：

　　图 30　纵裂的检量

…………………………………………（5）

式中：LS──	纵裂长度比率，简称纵裂度，％；
l──	纵裂长度，cm；
L──	检尺长度，cm。

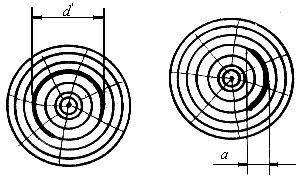

　　4.5.2　环裂的检算：检量断面比较大一处的环(轮)裂。裂纹占年轮(生长轮)圆周不足一半时，按裂圆的弦或拱高加以检量;占一半或超过一半时，按裂圆的直径或半径加以检量(见图31)。所检量的尺寸，以厘米或占检尺径的百分比计算。

　　图 31　环裂的检量

　　4.5.3　炸裂的检算：按纵裂评等后，再予以降等处理。

　　4.5.4　震裂或劈裂的检算：未脱落的劈裂材按纵裂检算;已脱落的劈裂材，如为小头，其劈裂厚度不超过小头同方向原有直径10%的不计;超过10%的，应予让尺。如为大头，其劈裂后所余部分的长短径平均数不小于检尺径的不计，小于检尺径的，可以大头为检尺径或让去小于检尺径的劈裂长度。

　　4.6　树干形状缺陷

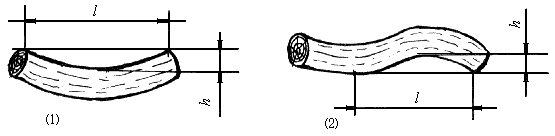

　　4.6.1　弯曲的检算：检量比较大弯曲拱高与内曲水平长或检尺径相比(见图32)，以百分率计，按式(6)或式(7)计算：

　　图 32　弯曲的检量

	………………………………………………（6）
	………………………………………………（7）

式中：C₁，C₂──	原木弯曲度，％；
h──	比较大弯曲拱高，cm；
l──	内曲水平长度，cm；
D──	检尺径，cm。

　　4.6.2　尖削的检算：一般不加限制。特种用材，可检量大头和小头的直径差(见图33)，以每米的厘米差或占检尺长的百分比计，按式(8)计算：

　　图 33　尖削的检量

………………………………………………（8）

式中：T──	尖削度，％；
D₁──	大头直径，cm；
D──	检尺径，cm；
L──	检尺长，cm。

　　4.6.3　大兜的检算：一般不加限制。特种用材可检量干基断面(或外接圆)平均直径和离干基1 m处断面(或外接圆)平均直径的差数，用厘米表示。

　　4.6.4　树瘤的检算：外表完好的，一般不加限制。但如有空洞或腐朽或引起树干内部腐朽时，则按死节或漏节计算。

　　4.7　木材构造缺陷

　　4.7.1　扭转纹的检算：在小头材长1 m范围内或除大头1 m以外的任意材长1 m范围内检量扭转纹起点至终点的倾斜高度(在小头断面上表现为弦长)或弧长与检尺径或圆周相比(见图34)，以百分率计，按式(9)或式(10)计算：

　　图 34　扭转纹的检量

	………………………………………………（9）
	………………………………………………（10）

式中：SG₁，SG₂──	扭转程度，％；
h──	扭转纹的倾斜高度，cm；
a──	扭转纹的倾斜弧长，cm；
D──	检尺径，cm；
πD──	圆周长，cm。

　　4.7.2　应力木的检算：一般不加限制。特种用材或高级用材可检量缺陷部位的宽度、长度或面积，与所在断面的相应尺寸或面积相比，以百分率计;或检量断面几何中心与髓心间的直线距离，与断面长径或平均径或检尺径相比(见图35)，以百分率计，按式(11)计算：

　　图 35　应力木的检量

……………………………………………（11）

式中：RW──	应力木的偏心程度或偏心率，％；
l──	原木断面几何中心与髓心间的直线距离，cm；
D──	检尺径，cm。
